ND 620hd Drenažni Sustav

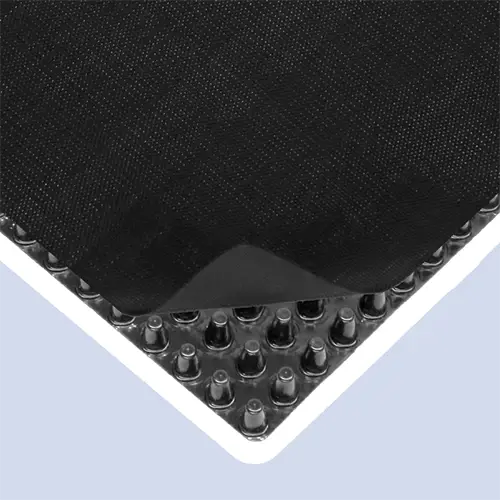

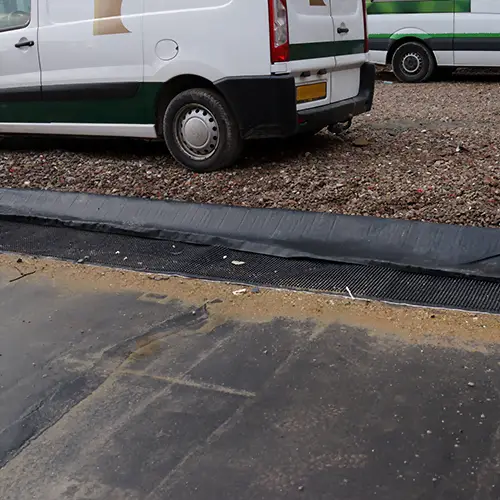

Visokokvalitetni i CE označeni drenažni sustav vrlo visoke tlačne čvrstoće sastoji se od tkanog monofilamentnog filterskog sloja, čvrste drenažne jezgre i klizajuće folije za raspodjelu pritiska. ND drenažni sustav sprječava stvaranje hidrostatskog pritiska na sustavu krova i štiti ga od mehaničkih opterećenja. Ovaj drenažni sustav je posebno prikladan za postavljanje opločenja za pješake i vozila na nosivim slojevima od drobljenog kamenog agregata i vodopropusnog betona. Istaknuto svojstvo monofilamentnog filterskog geotekstila je kombinacija visoke otpornosti na probijanje i minimalno rastezanje, što omogućuje visoku izdržljivost na sile statičkih i dinamičkih opterećenja uzrokovane prometom. Isto vrijedi i za vrijeme ugradnje jer filterski geotekstil također može izdržati mehaničke ili dinamičke sile koje nastaju zbijanjem temeljnog sloja vibro pločom. Time se osigurava da se filterski geotekstil ne probuši i da se drenažni sloj ne zapuni materijalom. Snažna drenažna membrana s tlačnom čvrstoćom od cca. 1200 kPa osigurava da drenažni sustav zadrži svoj oblik, a time i izvornu visinu, čak i pod dinamičkim opterećenjima. Klizajuća folija za raspodjelu pritiska zalijepljena na poleđinu drenažne membrane, u kombinaciji s ND TSF-100 Klizajućom i Zaštitnom Folijom čini dvostruki klizajući sloj koji štiti hidroizolaciju od dinamičkih i statičkih opterećenja na prometnim krovovima.

Dimenzije (D x Š)
cca. 32 m x 1.25 m
Pakiranje
cca. 40 m², rola
Masa
cca. 1,450 g/m²
Visina
cca. 12.5 mm
Tlačna čvrstoća
cca. 1,200 kPa
Sirovina čepaste membrane
reciklirani polistiren visoke udarne žilavosti (HIPS)
Sirovina tkanog filterskog geotekstila
polipropilen (PP)
Sirovina razdjelne i klizajuće folije
polipropilen (PP)
Perforacije/m²
n/a
Kapacitet akumulacije vode
n/a
Kapacitet odvodnje i = 1 (20 kPa)
cca. 5.36 l/(s.m)
Kapacitet odvodnje - pad 2 % (20 kPa)
cca. 0.74 l/(s.m)
CE
hEN EN 13252

Dugi opis proizvoda

Visokokvalitetni i CE označeni drenažni sustav vrlo visoke tlačne čvrstoće sastoji se od tkanog monofilamentnog filterskog sloja, čvrste drenažne jezgre i klizajuće folije za raspodjelu pritiska. ND drenažni sustav sprječava stvaranje hidrostatskog pritiska na sustavu krova i štiti ga od mehaničkih opterećenja. Ovaj drenažni sustav je posebno prikladan za postavljanje opločenja za pješake i vozila na nosivim slojevima od drobljenog kamenog agregata i vodopropusnog betona. Istaknuto svojstvo monofilamentnog filterskog geotekstila je kombinacija visoke otpornosti na probijanje i minimalno rastezanje, što omogućuje visoku izdržljivost na sile statičkih i dinamičkih opterećenja uzrokovane prometom. Isto vrijedi i za vrijeme ugradnje jer filterski geotekstil također može izdržati mehaničke ili dinamičke sile koje nastaju zbijanjem temeljnog sloja vibro pločom. Time se osigurava da se filterski geotekstil ne probuši i da se drenažni sloj ne zapuni materijalom. Snažna drenažna membrana s tlačnom čvrstoćom od cca. 1200 kPa osigurava da drenažni sustav zadrži svoj oblik, a time i izvornu visinu, čak i pod dinamičkim opterećenjima. Klizajuća folija za raspodjelu pritiska zalijepljena na poleđinu drenažne membrane, u kombinaciji s ND TSF-100 Klizajućom i Zaštitnom Folijom čini dvostruki klizajući sloj koji štiti hidroizolaciju od dinamičkih i statičkih opterećenja na prometnim krovovima.

Testirano
Zatražite testno izvješće o funkcionalnosti i stabilnosti sustava pri dinamičkim opterećenjima. Ovo praktično istraživanje provelo je Tehničko sveučilište u Münchenu (DE).

Lak transport

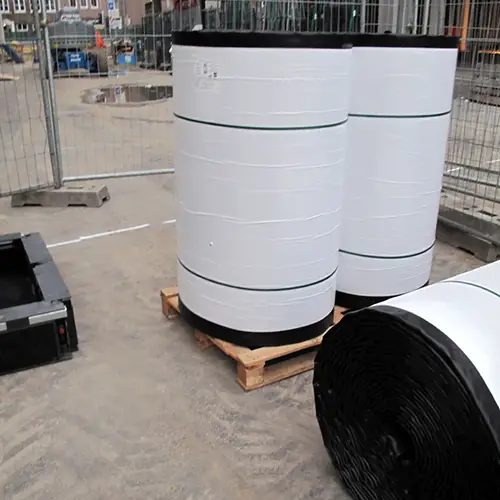

Samo je jedna osoba potrebna za podizanje i nošenje role drenažnog sustava (ručnim viličarom ili jednostavnim kotrljanjem). Role su odmah spremne za ugradnju.

Jednostavno postavljanje

Isporučujemo naše ND Drenažne Sustave u rolama. To znači da se sva tri potrebna sloja sustava – zaštitni sloj, drenažni sloj i filterski sloj – postavljaju odjednom.

Brza ugradnja

Razmotati, preklopiti i gotovo. Budući da su svi slojevi međusobno zalijepljeni, kašnjenja s ugradnjom zbog jakih vjetrova na krovu ili pogrešno postavljenih slojeva gotovo su nemoguća. Ne može brže od toga.

Rock & roll
ND Drenažni Sustav se jednostavno i brzo postavlja jer su filterski, drenažni i (klizajući) zaštitni slojevi međusobno zalijepljeni. ND Drenažni Sustavi isporučuju se u roli i stoga su jednostavni za rukovanje i brzo se postavljaju.

Ljepljeno, a ne termički povezano
Filterski, zaštitni (i klizajući) slojevi su zalijepljeni, a ne toplinski povezani za drenažnu čepastu membranu, kako bi se spriječila moguća oštećenja i degradacija mehaničkih i hidrauličkih svojstava geotekstila i cijelog drenažnog sustava. Osim toga, time se sprječava upadanje geotekstila između čepova, što bi utjecalo na nesmetanu drenažu. Preklapanje filterskog geotekstila osigurava optimalnno filtriranje.

Zakažite konzultacije

Zanimaju vas mogućnosti naših inovativnih Nophadrain rješenja za vaš projekt? Nemojte više čekati i već danas dogovorite termin s jednim od naših stručnjaka!
