Provozni teška teretna vozila | obrnuti krov
Stabilan i pouzdan sustav za ugradnju opločenja za promet teških teretnih vozila na krovovima (podzemnih) objekata (klasa opterećenja 3, N3). Prikladno za krovove s obrnutom krovnom konstrukcijom. Kod obrnutog krova toplinska izolacija postavljena je iznad hidroizolacijske membrane.
Osnova ovog provoznog krovnog sustava (za teška teretna vozila) je Drenažni Sustav ND 600hdsv. Ovaj višenamjenski i CE oznakom označeni drenažni sustav ima tlačnu čvrstoću od 1.200 kPa, što je primjereno za opterečenja teških teretnih vozila kao što su kamioni, vatrogasna i vozila hitne pomoći. Drenažni sustav je opremljen jakim filterskim geotekstilom zalijepljenim s gornje i paropropusnim geotekstilom s donje strane drenažne membrane.
Tehnički podaci

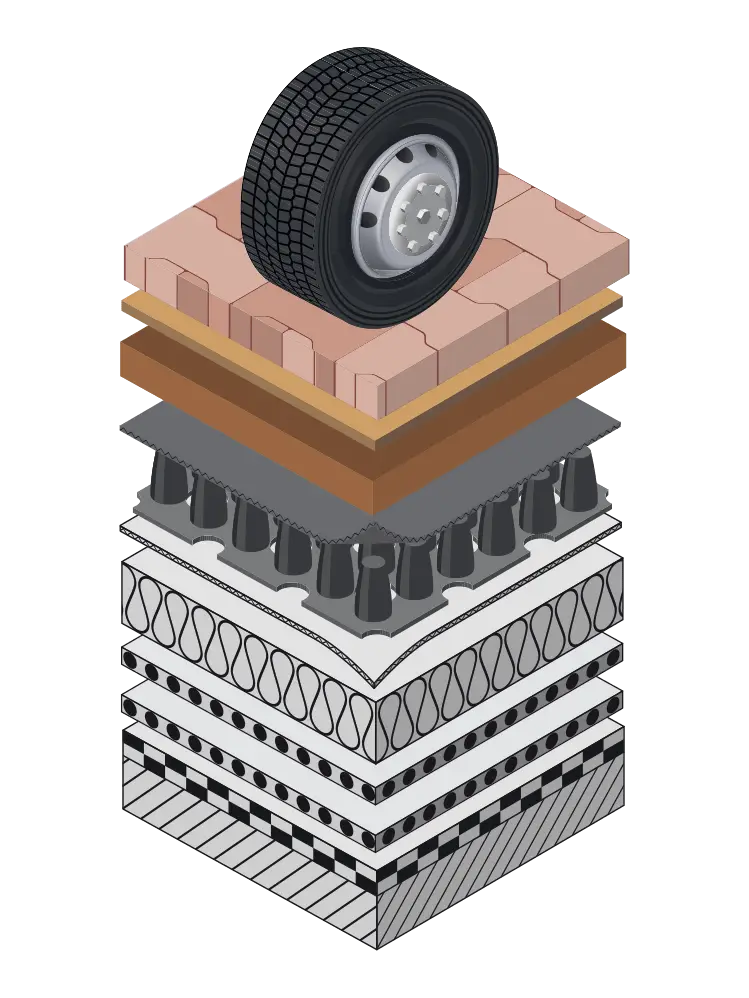

Primjer kompozicije
Opločnik ≥ 100 mm: “H” betonski opločnici
Podloga za opločnike 30 - 50 mm: krupni pijesak ili šljunak 1/3 mm
Temeljni sloj ≥ 150 mm: tucanik 0/32 mm
Drenažni Sustav ND 600hdsv: filterski sloj, drenažni sloj; integrirani u jedan proizvod.
Toplinska izolacija Prikladnost toplinske izolacije mora dokazati dobavljač izolacije.
Krovni sustav
Robustan drenažni sustav za održivo i trajno popločavanje
Drenažni sustav štiti hidroizolaciju od hidrostatskog pritiska. Drenažni Sustav ND 600hdsv osigurava nesmetanu drenažu vode iz temeljnog sloja i sprječava smrzavanje te zakorjenjivanje korova ispod opločenja. Drenažni sustav na taj način osigurava stabilnu i izdržljivu površinu za popločavanje na krovu.
Filterski geotekstil, drenažna membrana i paropropusni geotekstil integrirani u jedan proizvod
Drenažni Sustav ND 600hdsv sastoji se od filterskog geotekstila, perforirane drenažne membrane i paropropusnog geotekstila. Tkani filterski geotekstil ima visoku otpornost na probijanje i minimalno rastezanje, te može izdržati sile uzrokovane statičkim i dinamičkim opterećenjima. Paropropusni geotekstil štiti XPS termoizolaciju od mehaničkih opterećenja, a zajedno s perforiranom drenažnom membranom omogućava isparavanje vodene pare iz XPSa.
Brza i jednostavna ugradnja
Drenažni Sustav ND 600hdsv jednostavno se i brzo postavlja jer su filterski geotekstil, perforirana drenažna membrana i paropropusni geotekstil zalijepljeni jedan za drugog u jednom proizvodu. Drenažni sustav isporučuje se u roli i stoga je jednostavan za rukovanje i brzo se postavlja.
ND 600hdsv Drenažni Sustav postavlja se na XPS termoizolaciju. Dva sloja ND TGF-20 Razdjelne i Klizajuće Folija postavljena su ispod XPSa, stvarajući klizajući sloj koji sprječava prijenos mehaničkih i dinamičkih opterećenja na hidroizolacijsku membranu za vrijeme i nakon same ugradnje.
Kombinirajte opločenje sa zelenim površinama
S ovim sustavom moguće je opločenje kombinirati sa zelenim površinama. Ukoliko hidroizolacijska membrana nije otporna na korijenje, kompoziciji ovog višenamjenskog krova treba dodati ND WSB-80 Protukorjensku Foliju.
