Ekstenzivni | obrnuti krov

Idealan sustav za izvedbu ekstenzivnog zelenog krova sa sedumima, travama i trajnicama koje zahtjevaju minimalno održavanje. Pogodan je za krovove s obrnutom krovnom konstrukcijom.

Svi sustavi za ekstenzivne zelene krovove, osim kosih krovova, primjenjivi su i na obrnutoj krovnoj konstrukciji. Kod obrnutog krova, termoizolacija se nalazi iznad hidroizolacijske membrane. Ostali slojevi kompozicije ostaju isti.

Kao i kod drugih ekstenzivnih krovova, mogućnosti u pogledu visine supstrata u odnosu na vrstu vegetacije prikazan je u tablici u nastavku.

Tehnički podaci

Reznice
Sadnice
Tepisi
Preporučena visina supstrata
cca. 80 mm
cca. 80 mm
cca. 50 mm
Ukupna visina sustava
cca. 108 mm
cca. 108 mm
cca. 168 mm
Ukupna težina sustava, suho
cca. 62 kg/m²
cca. 62 kg/m²
cca. 93 kg/m²
Ukupna težina sustava, zasićeno
cca. 87 kg/m²
cca. 87 kg/m²
cca. 129 kg/m²
Kapacitet akumulacije vode
cca. 26 l/m²
cca. 26 l/m²
cca. 26 l/m²
Koeficijenti odvodnje
Cs = 0,4-0,5
Cs = 0,4-0,5
Cs = 0,4-0,5
Vrsta vegetacije
Ekstenzivna vegetacija
Ekstenzivna vegetacija
Ekstenzivna vegetacija
Nagib u stupnjevima
1,5° - 15°
1,5° - 15°
1,5° - 15°

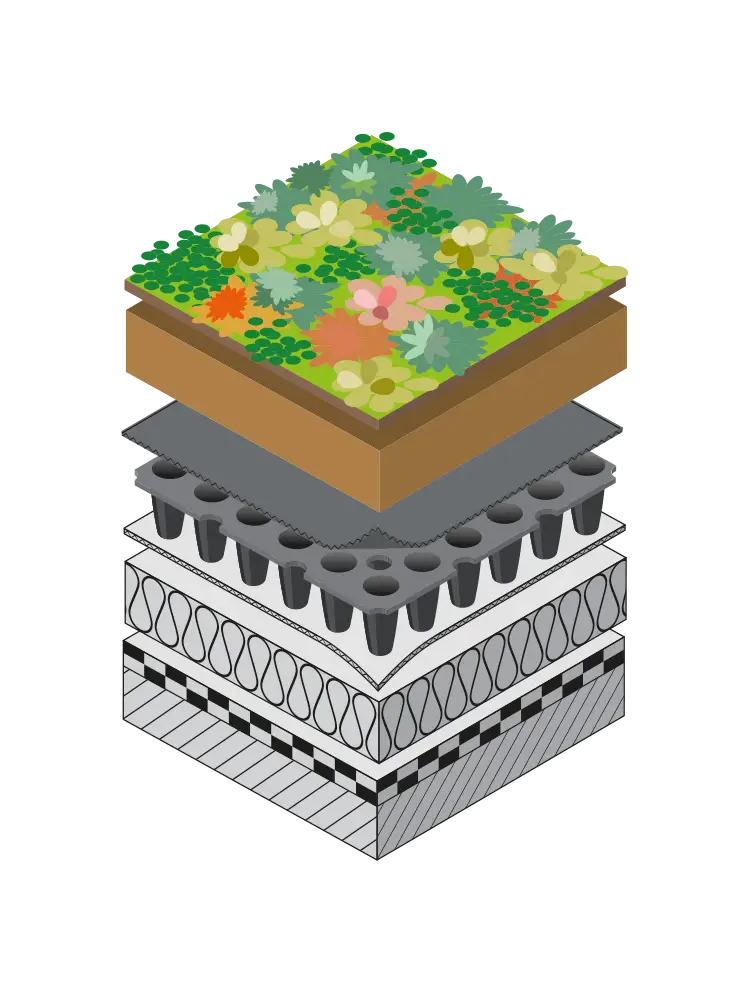

Primjer kompozicije

Ekstenzivna vegetacija (sedum tepih, sadnice ili reznice)

ND 4+1h Drenažni Sustav: filterski sloj, drenažno akumulacijski sloj i zaštitni sloj; integrirani u jedan proizvod.

Toplinska izolacija

Hidroizolacijska membrana otporna na korijenje

od cca. 108 mm
od cca. 61 kg/m²
od cca. 87 kg/m²
od cca. 26 l/m²
Cs = 0,4-0,5
1,5° - 15°

Prikladan za klasične i obrnute krovne konstrukcije

Osnova ovog ekstenzivnog zelenog krova je ND 4+1h Drenažni Sustav na roli. Svi ND +1 Drenažni sustavi (ND 4+1, ND 4+1h, ND 5+1, ND 6+1, ND 6+1v) mogu se koristiti na klasičnim i obrnutim krovnim konstrukcijama. Svi su imaju perforiranu drenažno akumulacijsku membranu i paropropusni zaštitno razdjelni geotekstil (ne i klizajuću foliju) tako da vodena para iz XPS-a na obrnutom krovu može slobodno isparavati. Prikladnost toplinske izolacije mora biti dokazana od strane proizvođača i dobavljača izolacije.

Ukoliko hidroizolacijska membrana nije otporna na korijenje, preporučujemo ugradnju ND WSB-50 Protukorjenske Folije.

Naši projekti

Zanimaju vas mogućnosti naših inovativnih Nophadrain rješenja za vaš projekt? Pogledajte naše realizirane projekte ovdje.
