Extensif | toit léger (sans substrat)

Le système idéal pour l’installation d’une toiture verte extensive avec tapis de sédum, nécessitant peu d’entretien. Convient aux toits à faible capacité de charge.

Comme aucun substrat n’est utilisé dans ce système, seuls des tapis vegetal peuvent être utilisés. Les boutures et les micro-mots ne sont pas possibles ici (voir tableau ci-dessous).

Données techniques

Boutures
Micro-mots
Tapis
Remplacement du substrat en hauteur
N/A
N/A
env. 50 mm
Hauteur totale du système
N/A
N/A
env. 97 mm
Poids total à sec
N/A
N/A
env. 21 kg/m²
Poids total, saturé
N/A
N/A
env. 60 kg/m².
Tamponnage total de l'eau
N/A
N/A
env. 39 l/m²
Coefficient de drainage
N/A
N/A
Cs = 0,45-0,50
Espèces végétales
N/A
N/A
Sedum
Pente en degrés
N/A
N/A
1,5° à 15

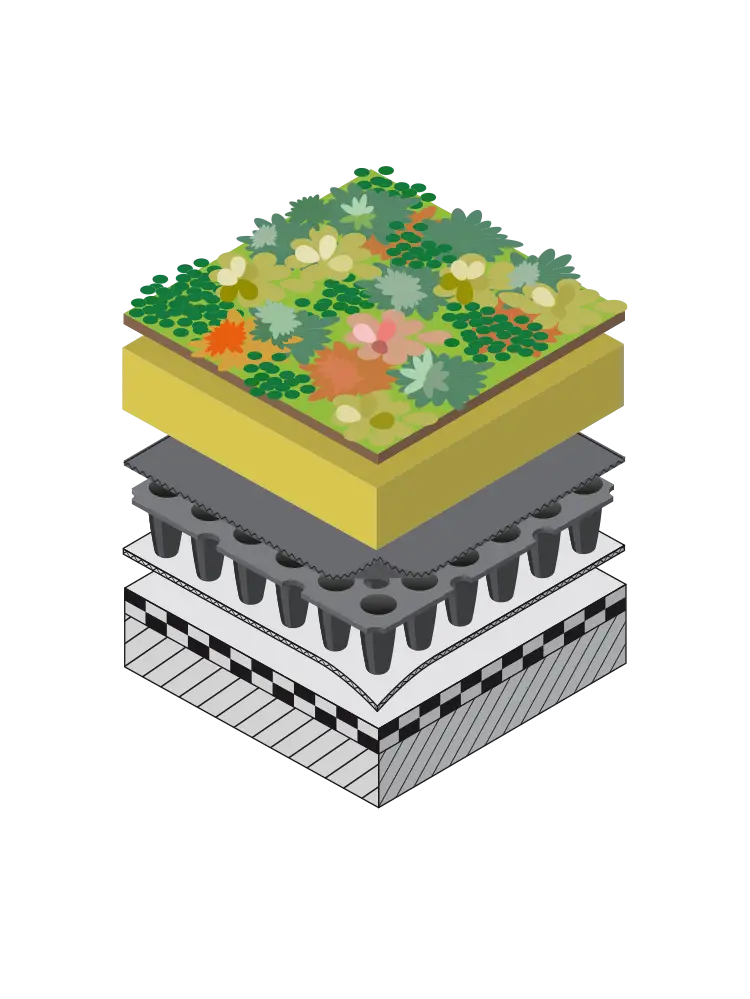

Structure de l'échantillon

ND 4+1h Système de Drainage; couche de filtration, couche de drainage, couche de protection et couche d'amortissement de l'eau réunies en un seul produit.

Membrane d’étanchéité anti-racines

à partir d'env. 97 mm
à partir d'env. 20 kg/m²
à partir d'env. 60 kg/m²
à partir d'env. 39 l/m².
Cs = 0,45-0,5
1,5° à 15

Système léger à fort pouvoir tampon de l’eau

Pour les toits à capacité portante minimale, nous avons développé un système léger. Dans cette construction, la couche végétale est constituée de ND SM-50 Panneaux de Substrat. Ce substitut de substrat est léger mais peut stocker environ 30 l d’eau par m².

Au cœur de cette vaste toiture verte se trouve le ND 4+1h Système de Drainage sur rouleau. Ce Système de Drainage multifonctionnel marqué CE avec une haute résistance à la pression protège la végétation contre les remontées d’eau tout en stockant l’eau dans le réservoir d’eau intégré (de 4,3 l/m²) pour les périodes sèches. En outre, le ND 4+1h Système Drainage protège le système de toiture contre l’accumulation de pression d’eau et de charges mécaniques pendant et après la construction.

Le ND 4+1h Système de Drainage est facile et rapide à installer car le voile filtrant, le noyau drainant avec tampon d’eau et le voile de protection sont collés ensemble. Le système de drainage est fourni sur un rouleau, ce qui le rend facile à manipuler et rapide à dérouler.

Si le système de toiture n’est pas résistant aux racines, nous recommandons d’ajouter le film ND WSB-50 Barriere Anti-Racine.

Voir nos projets

Curieux de connaître les possibilités de nos solutions innovantes Nophadrain pour votre projet ? Consultez nos projets existants ici.
