Intensif | toit inversé

Le système idéal pour l’installation d’une toiture verte intensive avec de la végétation telle que de l’herbe, des arbustes et des arbres. Convient aux toits inversés.

Tous les systèmes pour toitures vertes intensives peuvent également être utilisés sur une toiture inversée. Dans le cas d’une toiture inversée, l’isolation se trouve au-dessus de la couverture du toit. Les autres couches de la construction restent les mêmes.

Comme pour les autres applications intensives, nous montrons ici les possibilités en matière de hauteur de substrat et de type de végétation. Les valeurs d’isolation ne sont pas prises en compte (voir tableau ci-dessous).

Données techniques

Faible
Moyen
Haut
Hauteur recommandée du substrat
env. 250 mm
env. 500 mm
env. 1 000 mm
Hauteur totale du système
env. 267 mm
env. 567 mm
env. 1 067 mm
Poids total à sec
env. 252 kg/m²
env. 502 kg/m²
env. 1 003 kg/m²
Poids total, saturé
env. 331 kg/m²
env. 656 kg/m²
env. 1306 kg/m²
Tamponnage de l'eau
env. 79 l/m²
env. 154 l/m²
env. 304 l/m²
Coefficient de drainage
0,1 à 0,2
0,1 à 0,2
0,1 à 0,2
Type de végétation
végétation intensive
végétation intensive
végétation intensive
Pente en degrés
1,5° à 5
1,5° à 5
1,5° à 5

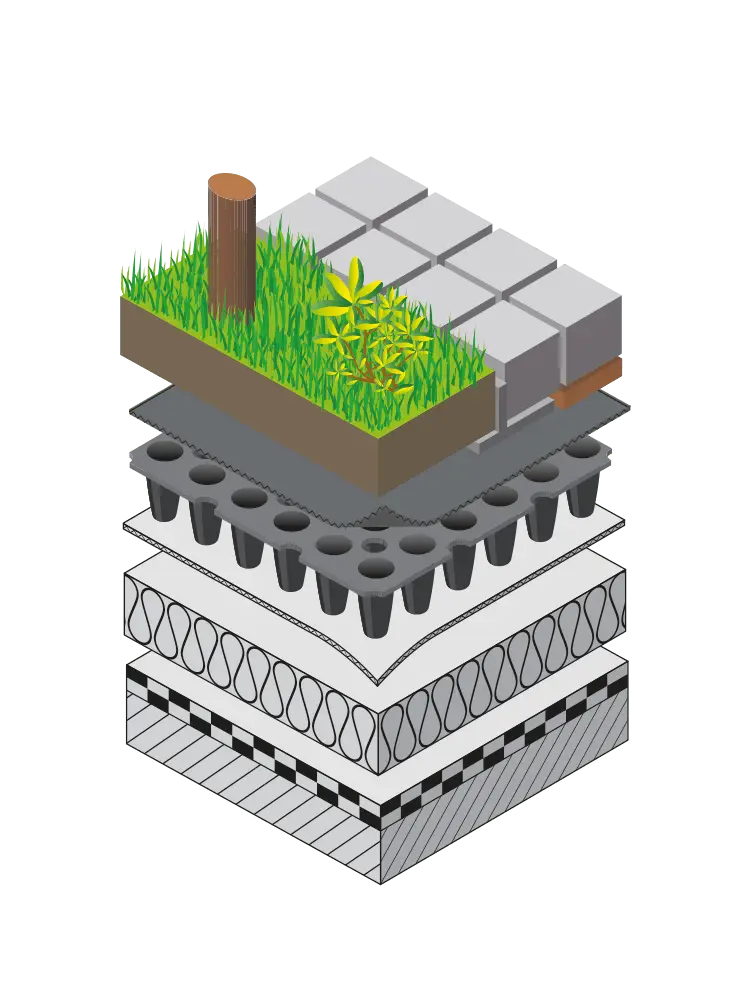

Structure de l'échantillon

Végétation intensive (en combinaison avec le pavage)

ND 4+1h Système de Drainage; couche de filtration, couche de drainage, couche de protection et couche d'amortissement de l'eau réunies en un seul produit.

Isolation thermique

Membrane d’étanchéité anti-racines

à partir d'env. 267 mm
à partir d'env. 251 kg/m²
à partir d'env. 331 kg/m²
à partir d'env. 79 l/m²
à partir d'env. 79 kg/m²
à partir d'env. 79 kg/m²

Convient aux constructions de toits standards ou inversés

Le ND 4+1h Système de Drainage a été utilisé pour cette construction. Tous les ND+1 Systèmes de Drainage (ND 4+1, ND 4+1h, ND 5+1) peuvent être utilisés à la fois pour les constructions de toits standards et pour les constructions de toits inversés. En effet, ils sont tous équipés d’un noyau perforé et d’une membrane de séparation (pas de feuille), ce qui permet à la vapeur d’eau de s’évaporer librement de l’isolation XPS dans une toiture inversée. L’adéquation de l’isolation thermique doit être démontrée par le fournisseur d’isolation.

Si le système de toiture n’est pas résistant aux racines, nous recommandons d’ajouter la ND WSB-80 Barriere Anti-Racine.

Voir nos projets

Curieux de connaître les possibilités de nos solutions innovantes Nophadrain pour votre projet ? Consultez nos projets existants ici.
