Extensief | Biodivers dak met extra waterbuffer

Het ideale systeem voor het aanbrengen van een onderhoudsvriendelijk extensief groendak met sedum, kruiden, grassen. Geschikt voor daken met een hogere belastingcapaciteit.

De vegetatiedragende laag van deze opbouw bestaat uit een combinatie van substraat, ND DGS-E Substraat Extensief en een substraatvervanger, ND SM-50 Substraatplaten. Het substraat is afgestemd op de behoeften van de vegetatie. De substraathoogte wordt bepaald door het type vegetatie: matten, plugplanten of stekken (zie onderstaande tabel).

Technische gegevens

Stekken
Plugplanten
Matten
Aanbevolen hoogte substraat
ca. 50 mm
ca. 50 mm
ca. 20 mm
Totale hoogte van systeem
ca. 127 mm
ca. 127 mm
ca. 127 mm
Totale gewicht, droog
ca. 61 kg/m²
ca. 61 kg/m²
ca. 43 kg/m²
Totale gewicht, verzadigd
ca. 113 l/m²
ca. 113 kg/m²
ca. 91 kg/m²
Waterbuffering
ca. 53 l/m²
ca. 53 l/m²
ca. 53 l/m²
Afvoercoëfficiënt
Cs = 0,4-0,5
Cs = 0,4-0,5
Cs = 0,4-0,5
Vegetatiesoort
Sedum, kruiden, grassen
Sedum, kruiden, grassen
Sedum, kruiden, grassen
Afschot in graden
1,5° tot 15°
1,5° tot 15°
1,5° tot 15°

Voorbeeldopbouw

Extensieve / semi-intensieve vegetatie (matten, plugplanten of stekken)

ND 6+1v Drainagesysteem; filterlaag, drainagelaag, beschermlaag en waterbufferingslaag verlijmd tot één product.

Wortelwerend dakbedekkingssysteem

vanaf ca. 127 mm
vanaf ca. 43 kg/m²
vanaf ca. 91 kg/m²
vanaf ca. 53 l/m²
Cs = 0,4-0,5
1,5° tot 15°

Extra waterbuffering in drainagesysteem

De kern voor dit extensief groendak wordt gevormd door het ND 6+1v Drainagesysteem op rol. Dit multifunctionele CE-gemarkeerde drainagesysteem met een hoge drukvastheid beschermt de vegetatie tegen de opstuwing van water en slaat tegelijkertijd water op in het ingebouwde waterreservoir (van 7,6 l/m²) voor droge periodes. Daarnaast beschermt het ND 6+1v Drainagesysteem het dakbedekkingssysteem tegen de opbouw van waterdruk en mechanische belastingen zowel tijdens als na de aanleg.

Het ND 6+1v Drainagesysteem is eenvoudig en snel te installeren doordat filtervlies, drainagekern met waterbuffering en het beschermvlies met elkaar verlijmd zijn. Het drainagesysteem wordt op rol geleverd en is daardoor makkelijk te hanteren en snel uit te rollen.

ND SM Substraatplaten voor nóg meer waterbuffering

Om nog meer water beschikbaar te maken voor de vegetatie, raadt Nophadrain aan om alle extensieve groendaken te combineren met onze ND SM Substraatplaten. Ze zijn gemaakt van hydrofiele (waterabsorberende) minerale wol en verschillen in wateropslagcapaciteit en dichtheid. De ND SM Substraatplaten (verkrijgbaar in 25 mm en 50 mm) hebben een wateropslagcapaciteit van 15 of 30 l/m². In deze opbouw tonen we de ND SM-50 Substraatplaten.

De substraatplaten worden boven het ND Drainagesysteem geïnstalleerd en bufferen water tot aan hun verzadigingspunt. Hierdoor:
• is er meer water beschikbaar voor de vegetatie,
• worden de belangrijke evapotranspiratie en de daarmee samenhangende waterkringlopen bevorderd en
• komt alleen overtollig water in het riool / wadi terecht.

De ND SM Substraatplaten hebben een dichtheid van 80 kg/m³ en een beperkte compressie. Daarom kunnen de ND SM Substraatplaten worden geclassificeerd als substraatsubstituut en kan hun bouwhoogte worden afgetrokken van de totale substraathoogte. Deze eigenschappen maken de ND SM Substraatpanelen bijzonder geschikt voor extensieve groendaken.

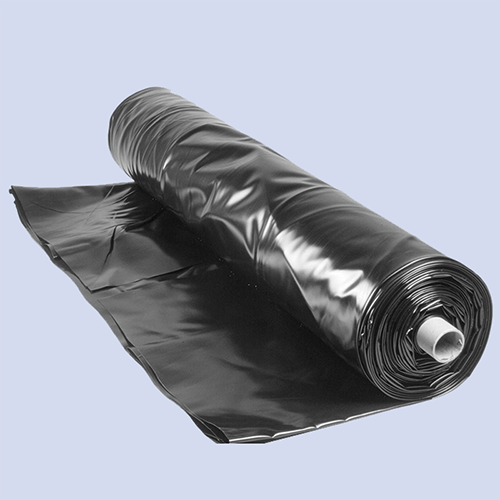

Indien het dakbedekkingssysteem niet wortelwerend is, adviseren wij om de ND WSB-50 Wortelwerende Folie toe te voegen.
