Systeme für Wasserrückhaltung | befahrbare Verkehrsdächer

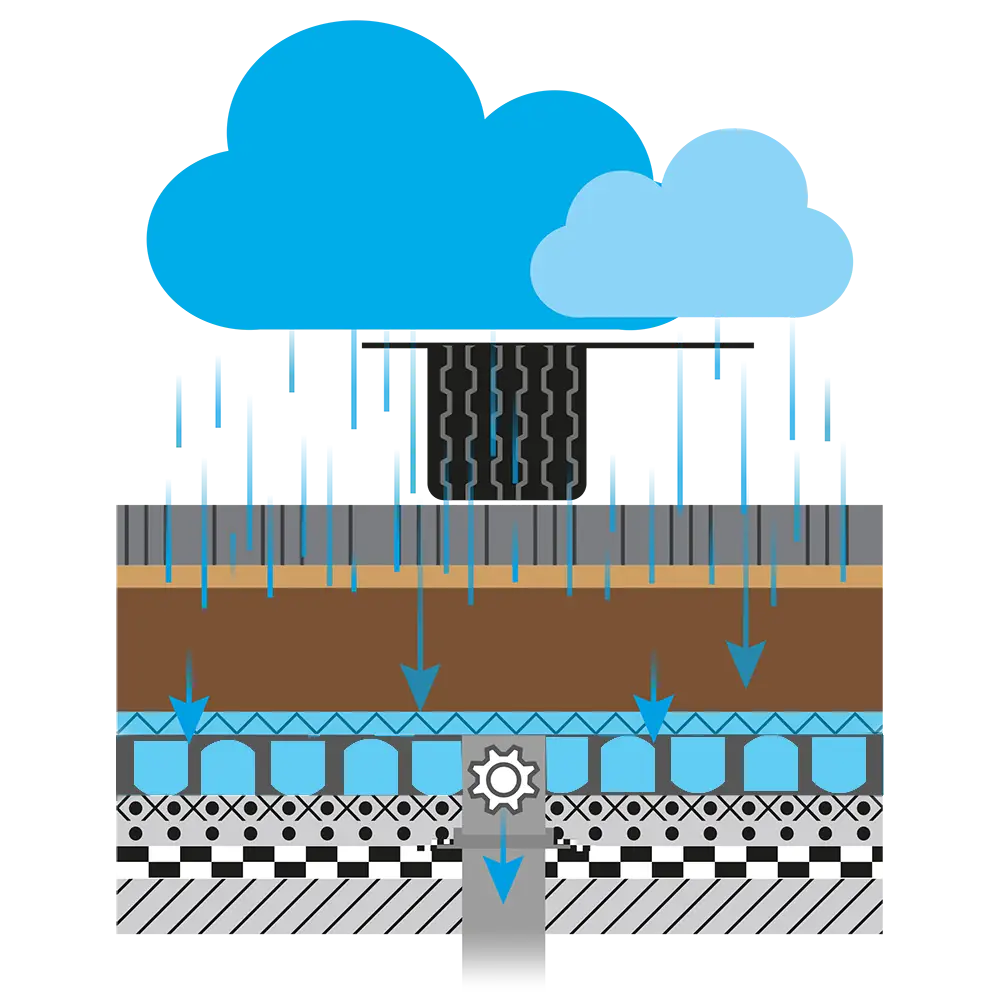

Das System zur Wasserrückhaltung und kontrollierten Entwässerung für befahrbare Dächer, Parkdecks und andere hoch belastete Dachkonstruktionen. Durch die vorübergehende oder dauerhafte Speicherung von Regenwasser auf dem Dach wird der Spitzenabfluss reduziert. Damit bietet das System eine nachhaltige Lösung für ein klimaangepasstes Regenwassermanagement.
Das System basiert auf den ND WSE-50hd und ND WSE-100hd Wasserrückhalteelementen in Kombination mit einem Einstellbaren Retentionsablauf. Zusammen ermöglichen sie eine kontrollierte Ableitung und eine temporäre Wasserspeicherkapazität von etwa 45 bzw. 90 l/m², abhängig vom gewählten Element.
Bei befahrbaren Dächern liegt der Fokus auf einer hohen Druckfestigkeit und einer zuverlässigen Wasserrückhaltung unter hohen Belastungen. Der Systemaufbau wird auf die zu erwartenden Verkehrslasten und die statischen Anforderungen des jeweiligen Projekts abgestimmt.
Technische Daten

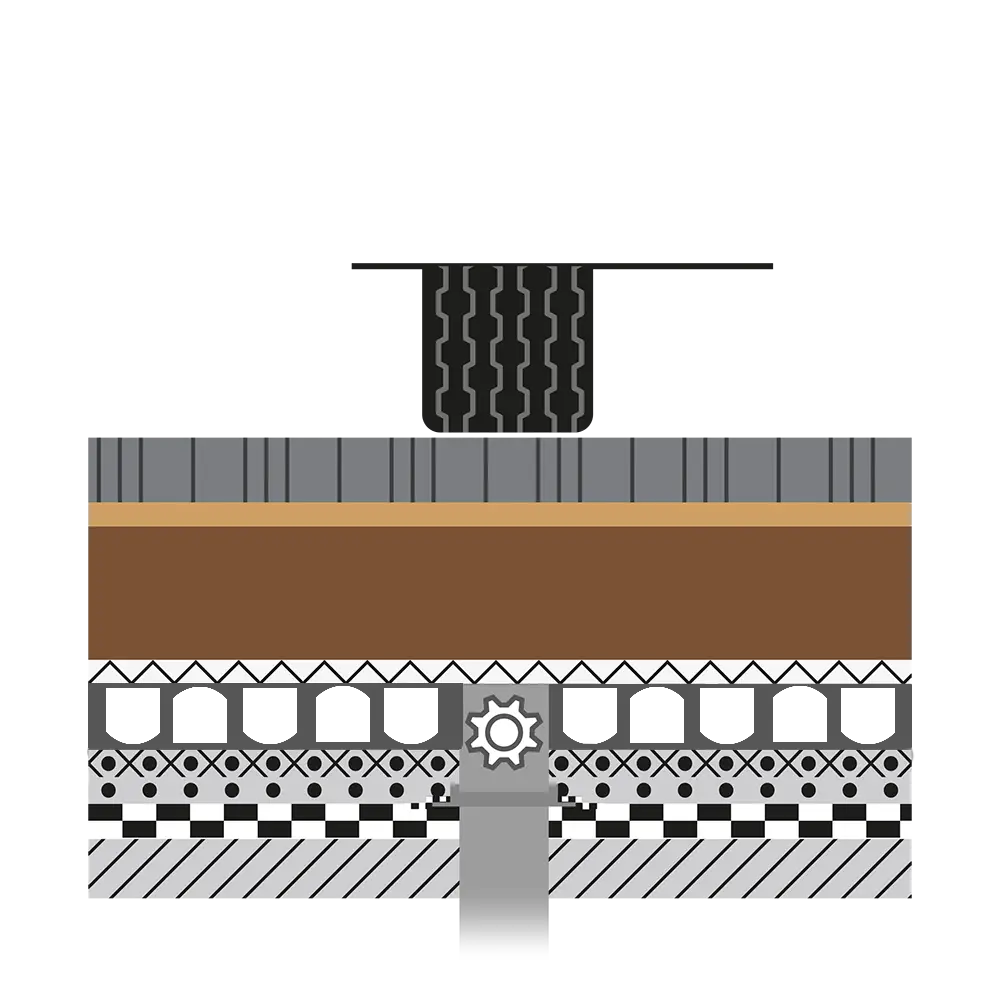

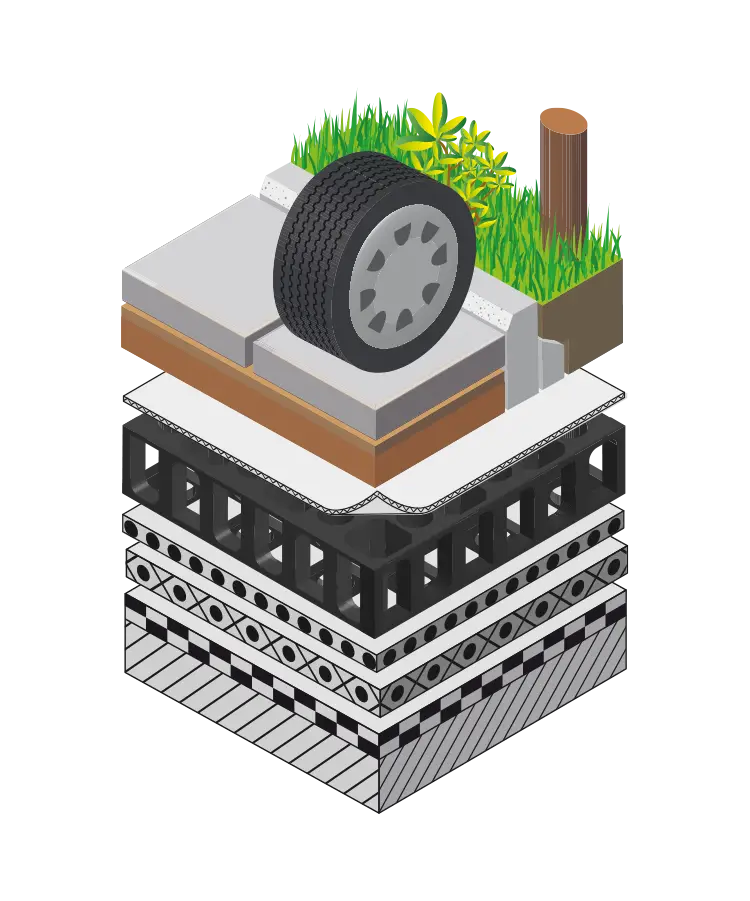

Exemplarischer Aufbau
Deckschicht
Bettung
Tragschicht
Dachabdichtung
Ein komplettes System für befahrbare Dächer
Unsere Wasserrückhaltesysteme für befahrbare Dächer werden als Komplettlösung geliefert – von der Schutz- und Filterschicht über die Wasserrückhalteelemente und den Einstellbaren Retentionsablauf bis hin zum darüberliegenden Belagsaufbau.

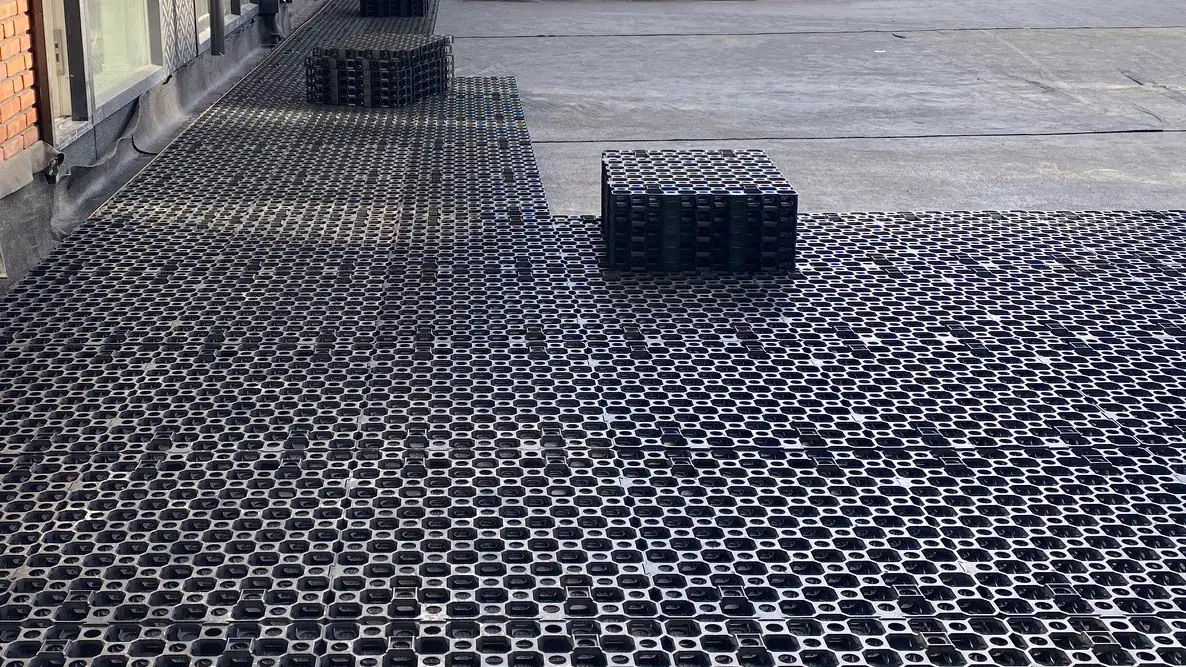

Der Systemaufbau wurde speziell für befahrbare Dachkonstruktionen wie Parkdecks, Zufahrtswege für Einsatzfahrzeuge und andere hoch belastete Dächer entwickelt. Die Wasserrückhalteelemente kombinieren eine hohe Druckfestigkeit mit einer hohen Wasserspeicherkapazität. Dadurch kann Regenwasser zurückgehalten werden, ohne die statische Stabilität des Daches zu beeinträchtigen.
Wasserrückhaltung unter befestigten Flächen

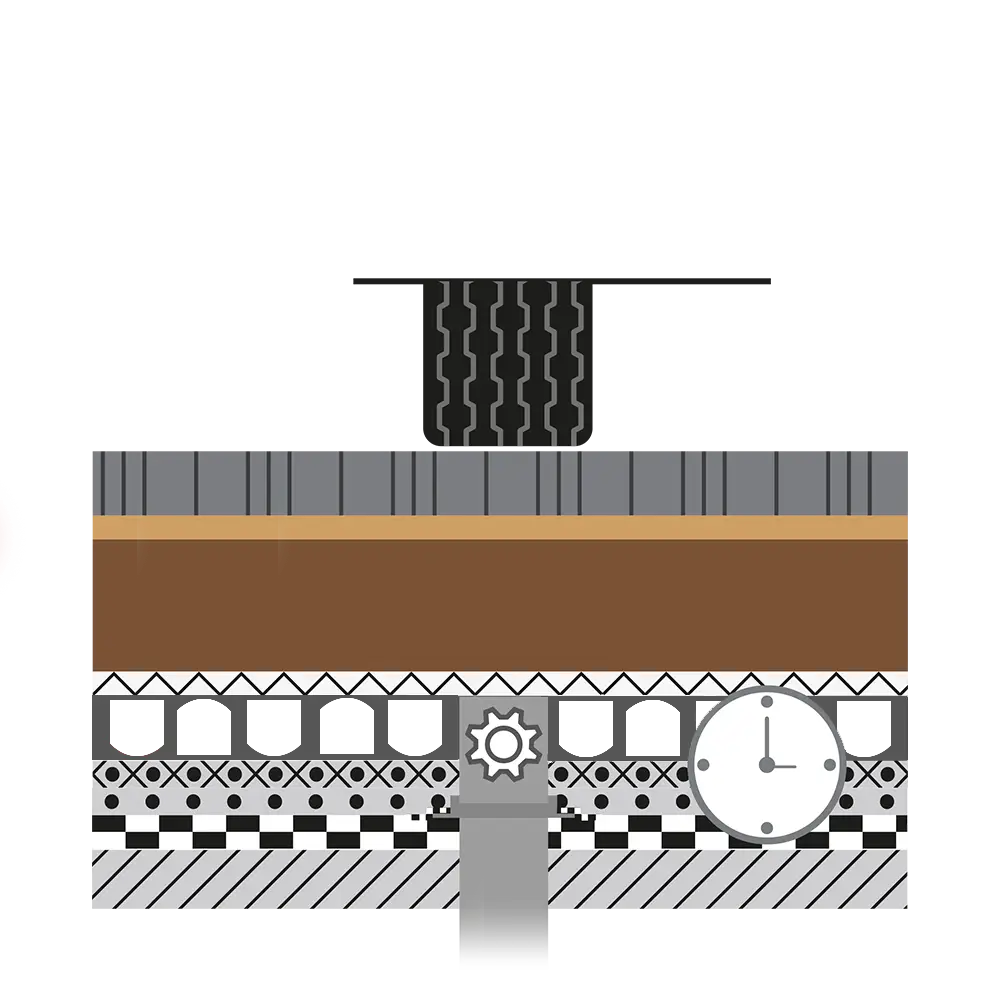

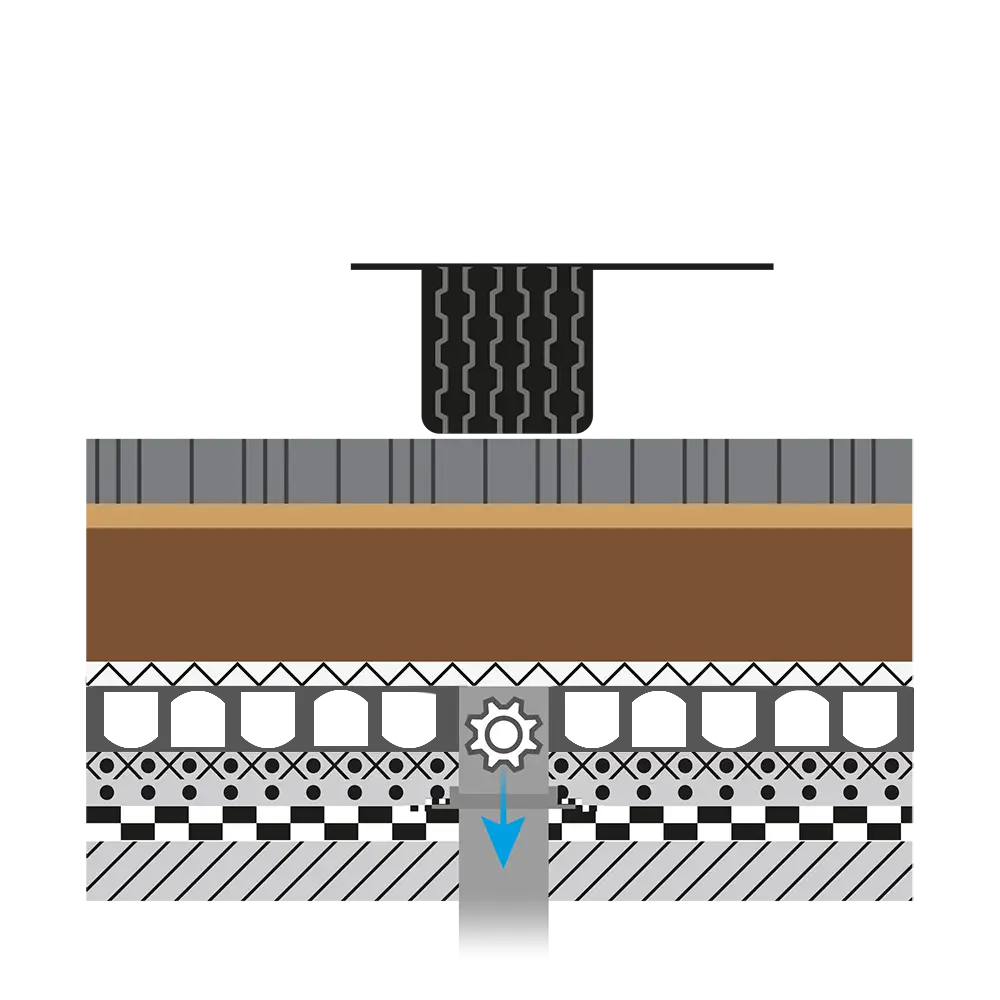

In Kombination mit einem Einstellbaren Retentionsablauf, beispielsweise dem ND AFC-100 Einstellbaren Retentionsablauf, wird Regenwasser vorübergehend oder dauerhaft gespeichert und kontrolliert abgeleitet. Dadurch werden Spitzenbelastungen des Entwässerungssystems reduziert und gleichzeitig die projektspezifischen Anforderungen an Wasserspeicherung und kontrollierte Ableitung erfüllt.
Optional: Wasserspeicherung für begrünte Bereiche
Wenn ein befahrbares Dach Pflanzflächen, Bäume oder andere begrünte Bereiche umfasst, kann das System mit ND KS Kapillarstreifen und dem ND KV-200 Kapillarvlies ergänzt werden. Diese Komponenten transportieren gespeichertes Regenwasser durch Kapillarwirkung in das Substrat und stellen es der Vegetation zur Verfügung.
Schutz der Abdichtungsbahn
Ein dauerhaft zuverlässiges Wasserrückhaltesystem erfordert einen geeigneten Schutz der Abdichtungsbahn. Unter begrünten Bereichen können ND SV-500 oder ND SV-500M Schutzvliese zum Schutz der Abdichtung eingesetzt werden.
Für befahrbare und hoch belastete Bereiche empfehlen wir die Kombination der ND TSF-100 Gleit- und Schutzfolie mit der ND TGF-20 Trenn- und Gleitfolie. Zusammen schützen diese Schichten die Abdichtungsbahn vor mechanischen Belastungen und entkoppeln gleichzeitig die durch den darüberliegenden Aufbau entstehenden Schubkräfte.
Für Umkehrdächer gelten zusätzliche Anforderungen an den Systemaufbau. Für projektspezifische Empfehlungen wenden Sie sich bitte an unsere technische Vertriebsabteilung.
Vorteile und Systemlösung
Durch die vorübergehende Speicherung von Regenwasser auf dem Dach und die kontrollierte Ableitung werden die Spitzenbelastungen des Dachablaufs reduziert und das Risiko von Überschwemmungen im urbanen Raum minimiert. Gleichzeitig wird Regenwasser innerhalb des Projekts als wertvolle Ressource genutzt.
In Kombination mit dem ND AFC-100 Einstellbaren Retentionsablauf bietet dieses System eine integrierte Lösung für Wasserrückhaltung, kontrollierte Ableitung und die Wiederverwendung von Regenwasser auf befahrbaren Dächern.
Belastungsklassen
Wasserrückhaltesysteme für befahrbare Dächer werden entsprechend den zu erwartenden Verkehrslasten und den statischen Anforderungen des jeweiligen Projekts ausgelegt.
Für Anwendungen der Belastungsklasse 3 kontaktieren Sie bitte vor der Ausschreibung bzw. Spezifikation des Systems unsere Vertriebsabteilung. Auf Grundlage der Projektdaten prüfen wir, ob der vorgeschlagene Systemaufbau für die vorgesehenen Belastungsbedingungen und die geplante Anwendung geeignet ist.
