Provozni krovovi – teška teretna vozila

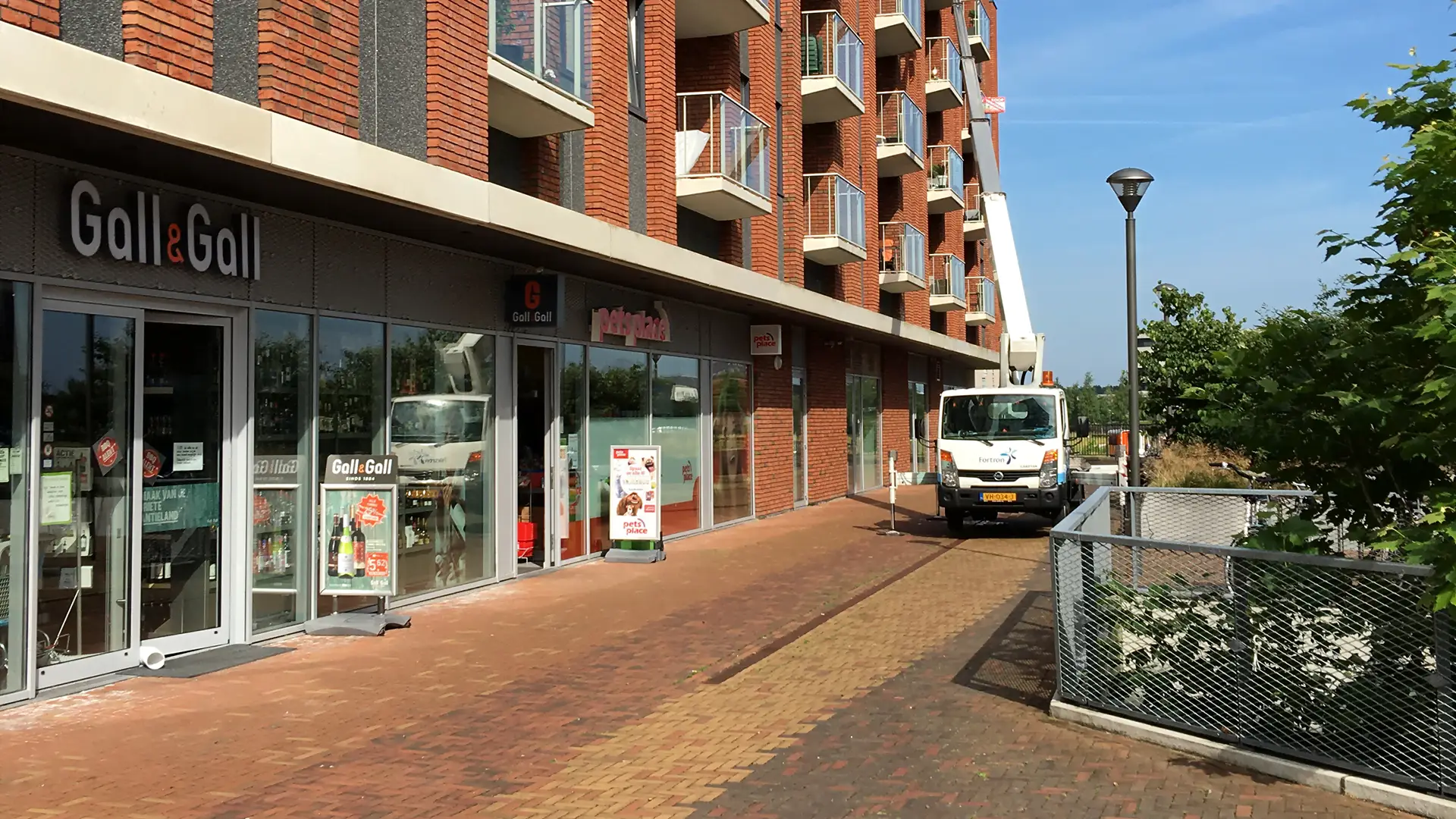

Stabilan i pouzdan sustav za ugradnju opločenja za promet teških teretnih vozila na krovovima (podzemnih) objekata.
Opločnici moraju biti prikladni za klasu opterećenja 3 (N3). U ovom sustavu preporučeno je korištenje ≥ 110 mm “H” betonskih opločnika. Za ostale vrste opločenja upućujemo na detaljne informacije u našoj brošuri “Nophadrain sustavi za prometne krovove”.
Pogledajte kako sustav i ugradnja izgledaju na obrnutoj krovnoj konstrukciji.
Tehnički podaci

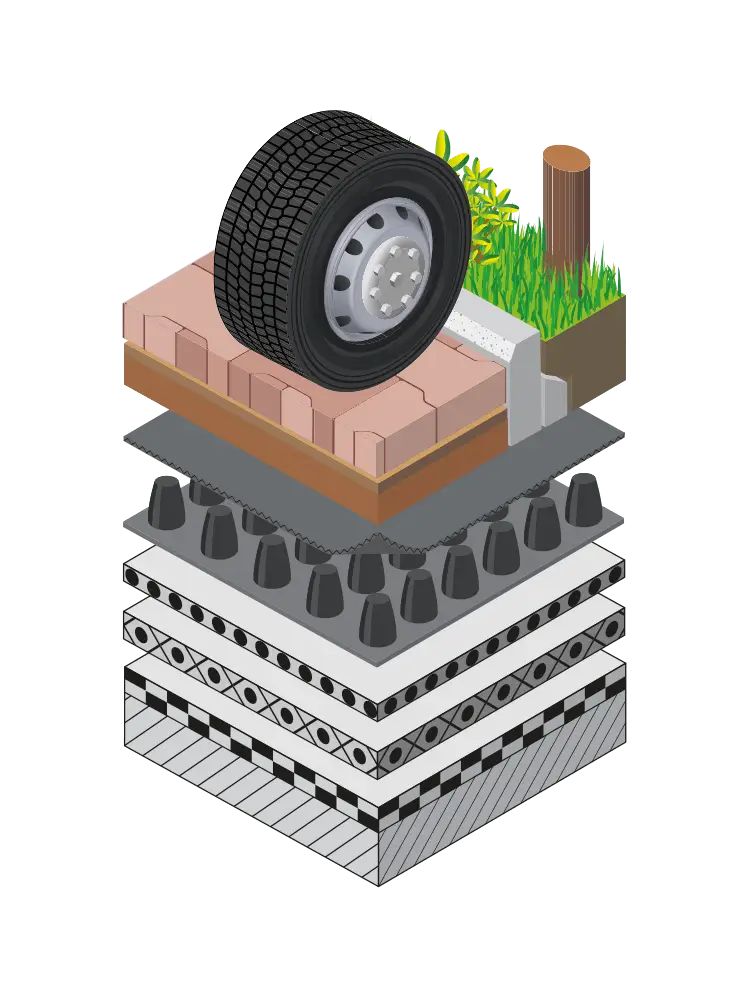

Primjer kompozicije
Krovni sustav
ND 620hd Drenažni Sustav; filterski sloj, drenažni sloj, zaštitni sloj; integrirani u jedan proizvod.
Temeljni sloj ≥ 150 mm: tucanik 0/32 mm
Podloga za opločnike 30 - 50 mm: krupni pijesak ili šljunak 1/3 mm
Opločnik (moguća kombinacija sa zelenim površinama) ≥ 100 mm: “H” betonski opločnici
Čvrsta jezgra
Osnova ovog sustava prometnih krovova (za teška teretna vozila) je ND 620hd Drenažni Sustav. Ovaj višenamjenski i CE oznakom označeni drenažni sustav ima tlačnu čvrstoću od 1200 kPa. Drenažni sustav je opremljen jakim filterskim geotekstilom zalijepljenim s gornje i klizajućom folijom za raspodjelu pritiska s donje strane čepaste membrane. Drenažni sustav štiti hidroizolaciju od hidrostatskog pritiska. Drenažni Sustav ND 620hd osigurava nesmetanu drenažu vode iz temeljnog sloja i sprječava smrzavanje te zakorjenjivanje korova ispod opločenja. Drenažni sustav na taj način osigurava stabilnu i izdržljivu površinu za popločavanje na krovu.
Dvostruki klizajući sloj
Drenažni Sustav ND 620hd postavlja se na ND TSF-100 Klizajuću i Zaštitnu Foliju, stvarajući tako dvostruki klizajući sloj. Na taj se način sprječava prijenos mehaničkih i dinamičkih opterećenja na hidroizolacijsku membranu za vrijeme i nakon same izgradnje.
Kombinirajte opločenje sa zelenim površinama
S ovim sustavom moguće je opločenje kombinirati sa zelenim površinama. Ukoliko hidroizolacijska membrana nije otporna na korijenje, kompoziciji ovog višenamjenskog krova treba dodati ND WSB-80 Protukorjensku Foliju.
